通信容量の少ないローカル拠点向けに
低コスト・省スペースを実現した4CH型小容量光端局装置
低コスト・省スペースを実現した4CH型小容量光端局装置
ご不明な点はこちら
詳しい資料はこちら
4CH型小容量光端局装置は、光ファイバーケーブルを用い、遠隔地に音声・制御・監視装置などの信号を伝送する装置です。（最大で100kmまで伝送が可能）
アナログ3回線、電話1回線、接点入出力信号をデジタル信号に多重化して光伝送します。使用回線数が少ない小規模発電所などに安価・省スペースで設置可能な装置です。
各種電源（DC24/48/110V、AC100V）での利用が可能です。
アナログ3回線、電話1回線、接点入出力信号をデジタル信号に多重化して光伝送します。使用回線数が少ない小規模発電所などに安価・省スペースで設置可能な装置です。
各種電源（DC24/48/110V、AC100V）での利用が可能です。
特長１
アナログ回線と電話回線を多重化
アナログ3回線、電話1回線（アナログ回線にも変更可）を光ケーブルで伝送します。
特長２
アナログ/電話回線とは別に、接点の入出力を各8接点（計16接点）送受信が可能です。
特長３
SM（シングルモード）で、最大約100kmの伝送が可能です。
※伝送ロス0.4dB/kmとして算出
※伝送ロス0.4dB/kmとして算出
特長４
バックアップ電源装置（オプション）により
48時間の停電補償が可能です。
48時間の停電補償が可能です。
| 筐体寸法（㎜） | W257 × D210 × H80 ※取付金具、突起部を除く | |
|---|---|---|
| 冷却方式 | 自然空冷方式 | |
| 電源供給 | 1系統供給（DC24/48/110V、AC100V） | |
お気軽にご相談ください
ご不明な点はお気軽に
お問い合わせください
お問い合わせください
製品カタログは
こちらから
こちらから
小規模発電所、変電所（電力業界向け）
水力発電所、太陽光発電所、バイオマス発電所、
清掃工場（発電）などでご利用いただけます。
清掃工場（発電）などでご利用いただけます。
小規模工業施設（遠隔制御系）
ガス会社、プラント、企業局
などでご利用いただけます。
などでご利用いただけます。
製品概要
本バックアップ電源装置は、4CH型小容量光端局装置専用品です。電源ケーブル（警報ケーブルは任意）を装置間（4CH型小容量光端局装置～バックアップ電源装置）で接続して使用します。装置間は、ケーブル長により離隔して設置できます。また、装置間を連結固定して設置することも可能です。
蓋を閉じた際のイメージ （実際は蓋を閉じて使用します）

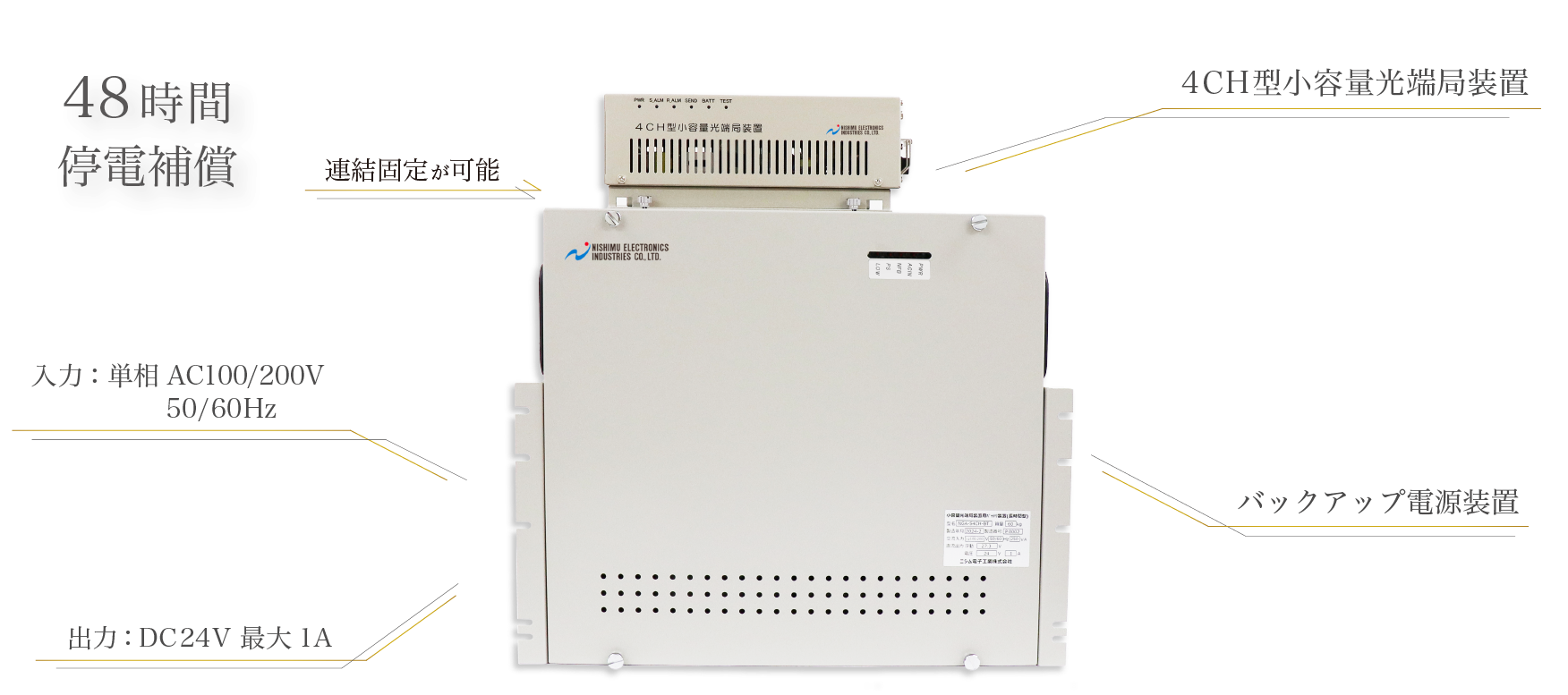

4CH型小容量光端局装置と連結固定したイメージ
製品の詳細
構成図
製品仕様
| 項目 | 内容 | |
|---|---|---|
| 寸法（㎜） | W430 × D280 × H400以下（突起部は含まず） | |
| 質量 | 60kg（バッテリ16kg×2個含む） | |
| 入力 | 単相 AC100/200V 50/60Hz（部品変更・設定変更不要で両電源使用可能） | |
| 出力 | DC24V 最大1A | |
| 消費電力 | 250VA以下 | |
