光配線ユニット(光成端箱)

作業性・保守性が高く
省スペース化を実現した光配線ユニット

光配線ユニット
詳しい資料はこちら
お気軽にお問い合わせください

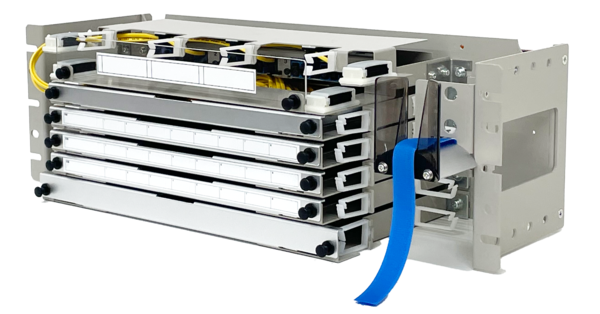

光ファイバーケーブルによるネットワーク機器等の中継接続を行うための装置です。
FOコード内蔵の小型成端カセットを採用することで、接続・融着・余長処理までをこの1台で完結。
複雑な配線作業を簡素化し、優れた作業性と保守性を実現しました。ラックマウント型のため省スペース化を図れ、設置場所を選びません。EIA/JIS規格に準拠し、12心タイプはEIA 4U/JIS 3Uサイズとなっています。
光配線ユニット

こんなお悩みはありませんか?

  •  従来の光成端箱はサイズが大きく場所を取りすぎる
  •  作業スペースが限られている中で効率的に設置したい
  •  配線作業後、ケーブルが乱雑になりがちで管理が大変

01

作業性・保守性が高く、効率的

成端カセット

FOコードを内蔵した小型成端カセットの実装により、配線作業が容易

成端力セット

融着ユニット

融着ユニットはトレー引き出し後、傾斜が可能。保守作業の効率化と
安全性が向上

融着ユニット

余長処理ユニット

余長処理ユニットにより余長部の露出を最小限にし、工具等のひっかけ事故を防止

余長処理ユニット

02

省スペース

省スペースながら、1台でコネクタ接続、融着、余長処理を行うことが可能 ※JISおよびEIA規格の収容架に設置可能

12心用  W480×H148×D182

12心用

24心用  W480×H177×D182

24心用

48心用  W480×H298×D182

48心用

03

重要回線の保護が可能

重要回線用の光ケーブルコネクタは簡単に抜けないよう、保護することが可能(オプション品)
不意の脱落や回線の取り間違えを防止し、重要な通信の回線断リスクを回避

重要回線の保護が可能

外観図(24心の場合)

光配線ユニット 外観図(24心の場合)

接続系統図

光配線ユニット 接続系統図
項目  12心  24心  48心
品名  12光配線ユニット  24光配線ユニット  48光配線ユニット
型式  CTF-12 / 12  CTF-24 / 24 CTF-48 / 48
心線数  12心  24心 48心( 最大56心まで実装可能 )
構成 成端カセット  余長処理ユニット  融着ユニット
成端力セット SCアダプタ( 青 / 赤 ※ロック付き )
コード種類 SM / GI
コード形状 片端SC( 4心テープ / 単心コード )
研磨 SPC研磨
対応規格  EIA  JIS兼用
サイズ(mm)   W:480  H:148  D:約182
 ※テンションメンバ固定部(裏面)は含まず
 W:480  H:177  D:約182
※テンションメンバ固定部(裏面)は含まず
W:480 H:298 D:約182
※EIA規格のラック取付時は8U必要
※テンションメンバ固定部(裏面)は含まず
付属 光コネクタ挿抜工具、シリコンチューブ、スパイラルチューブ、取付ビス
外観 光配線ユニット12心 光配線ユニット24心 光配線ユニット48心
